稱重傳感器信號接入PLC

2013-07-29 10:40:07??????點擊:

蚌埠雷泰傳感器公司提供各類傳感器與PLC無縫放大信號連接

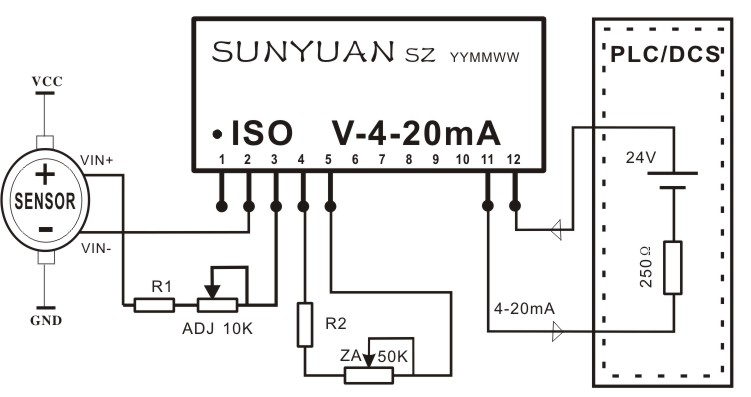

在工業現場中,壓力、位移、溫度、流量、轉速等各類模擬量傳感器因設計使用的技術方法不同。傳感器工作配電的方式主要分為兩線制和四線制,其輸出的模擬信號也各有差異,而常見的有0-20mA/4-20mA電流信號和0-75mV/0-5V/1-5V電壓信號。要把各類傳感器模擬信號成功采集到PLC/DCS/FCS/MCU/FA/PC系統,就要根據傳感器與數據采集系統的功能和技術特點進行匹配選型,同時也要考慮到工業現場傳感器與PLC等數據采集系統的供電差異及各種EMC干擾的影響,通常把傳感器輸出的模擬信號隔離、放大、轉換后送到PLC等數據采集系統。PLC通過信號線采集傳感器的模擬或數字信號,然后進行處理,如果傳感器是模擬輸出,PLC就要接模擬輸入接口,如果傳感器是數字信號輸出,PLC就要接數字輸入接口。

    開關量傳感器就是一個無觸點的開關 ,開關量傳感器可作為PLC的開關量輸入信號。一般用于開關量控制的設備,機床,機器等。模擬量傳感器是把不同的物理量(如 壓力、流量、溫度)轉換成模擬量(4-20MA的電流或1-5V的電壓)。模擬量傳感器作為PLC的模擬量輸入模塊的輸入信號。一般用于過程控制。 數字傳感器是指將傳統的模擬式傳感器經過加裝或改造A/D轉換模塊,使之輸出信號為數字量(或數字編碼)的傳感器,主要包括:放大器、A/D轉換器、微處理器(CPU)、存儲器、通訊接口電路等。

    常用的模擬量傳感器分為兩線制和四線制,兩線制和四線制都只有兩根信號線,它們之間的主要區別在于:兩線制的兩根信號線既要給傳感器或者變送器供電,又要提供電流電壓信號;而四線制的兩根信號線只提供電流信號。因此,通常提供兩線制電流電壓信號的傳感器或者變送器是無源的;而提供四線制電流信號的傳感器或者變送器是有源的。因此,當PLC等數據采集系統的模板輸入通道設定為連接四線制傳感器時,PLC只從模板通道的端子上采集模擬信號,而當PLC等數據采集系統的模板輸入通道設定為連接二線制傳感器時,PLC的模擬輸入模板的通道上還要向外輸出一個直流24V的電源,以驅動兩線制傳感器工作。

    4-20mA和電工標準有關,4-20mA信號制是國際電工委員會(IEC)過程控制系統用模擬信號標準。我國從DDZ-Ⅲ型電動儀表開始采用這一國際標準信號制,儀表傳輸信號采用4-20mA,聯絡信號采用1-5VDC,即采用電流傳輸、電壓接收的信號系統。因為信號起點電流為4mA,為變送器提供了靜態工作電流,同時儀表電氣零點為4mA,不與機械零點重合,這種活零點有利于識別斷電和斷線等故障。
